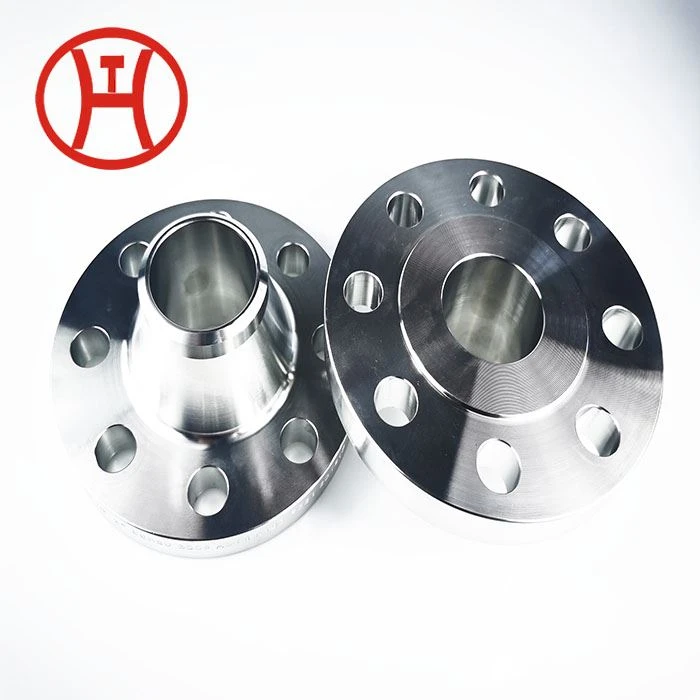

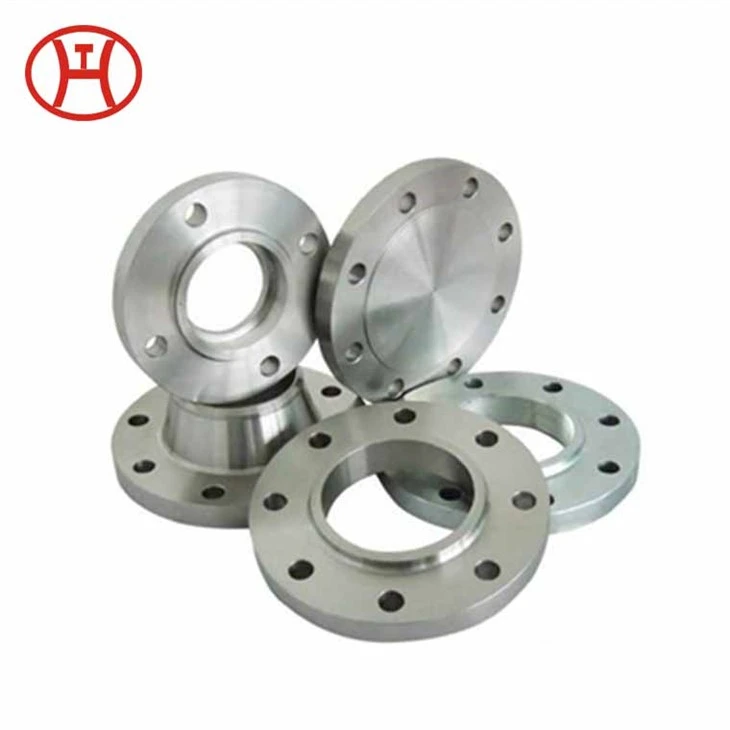

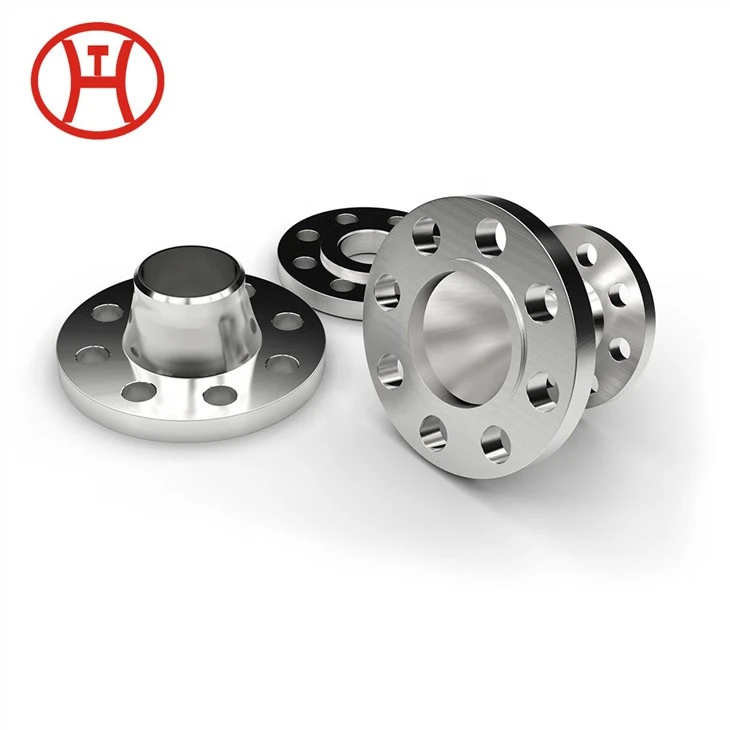

اسٹیل فلینجز
فلانج ویلڈنگ کے بعد دوسرا سب سے زیادہ استعمال ہونے والا جوائننگ طریقہ ہے۔ جب جوڑوں کو ختم کرنے کی ضرورت ہو تو فلینج استعمال کیے جاتے ہیں۔
یہ دیکھ بھال کے لیے لچک فراہم کرتا ہے۔ فلینج پائپ کو مختلف آلات اور والوز سے جوڑتا ہے۔
اقسام: WN، SO، TH، PL، LWN، BL وغیرہ۔
معیاری: ASME B16.5، ASMEB16.47، DIN، JIS، دیگر
مواد: کاربن، کھوٹ، نکل کھوٹ، سٹینلیس سٹیل، ٹائٹینیم
ہم فلینج فراہم کر سکتے ہیں: بلائنڈ فلینج، ویلڈ نیک فلانج، لانگ ویلڈ نیک فلانج، سلپ آن فلانج، تھریڈڈ فلینج، ساکٹ ویلڈ فلانج، پلیٹ فلانج، اسپیٹیکل بلائنڈ فلانج، لیپڈ جوائنٹ فلانج، اورفیس فلانج
| FLANGES/FORGINGS/RINGS/DISC | |||
| قسم: | WN/LWN/SO/SW/بلائنڈ/پلیٹ/تھرییڈڈ/لنگر/کنڈا/گرتھ/گود جوڑ/کم کرنا/چھاڑ | ||
| اسپیکٹیکل بلائنڈ/پیڈل بلائنڈ/اسپیسر رنگ/آفائس پلیٹ/بلیڈ انگوٹی | |||
| مخصوص مصنوعات: انگوٹھی/فورجنگ/ڈسک/شافٹ آستین | |||
| معیاری | قسم | کلاس | سائز |
| ASME B16.5 | WN/LWN/SO/بلائنڈ/لیپ جوائنٹ | 150#-2500# | 1/2"-24" (سوائے بلائنڈ فلینج 2500lb 1/2"-12") |
| SW flange | 150#-1500# | 1/2"-3" (سوائے 1500# 1/2"-2 1/2") | |
| تھریڈڈ | 150#-900# | 1/2"-24" | |
| 1500# 2500# | 1/2"-2 1/2" | ||
| ASME B16.47 سیریز A | WN/بلائنڈ فلینج | 150# -900# | 22 |
| ASME B16.47 سیریز B | WN/بلائنڈ فلینج | 75#-300# | 26"-48" |
| 400# 600# 900# | 26"-36" | ||
| DIN2527 | بلائنڈ فلانج | PN6-PN100 | DN10-DN1000 |
| DIN2543 | SO flange | پی این 16 | DN10-DN1000 |
| DIN2544 | SO flange | پی این 25 | DN10-DN1000 |
| DIN2545 | SO flange | پی این 40 | DN10-DN500 |
| DIN2565 | گردن کے ساتھ تھریڈڈ فلانج | پی این 6 | DN6-DN200 |
| DIN2566 | گردن کے ساتھ تھریڈڈ فلانج | پی این 16 | DN6-DN150 |
| DIN2567 | گردن کے ساتھ تھریڈڈ فلانج | PN25 PN40 | DN6-DN150 |
| DIN2568 | گردن کے ساتھ تھریڈڈ فلانج | پی این 64 | DN10-DN150 |
| DIN2569 | گردن کے ساتھ تھریڈڈ فلانج | پی این 100 | DN10-DN150 |
| EN1092-1:2002 | ویلڈنگ کے لیے پلیٹ فلانج / ویلڈ آن پلیٹ کالر کے ساتھ ڈھیلا پلیٹ فلانج یا لیپڈ پائپ اینڈ/بلائنڈ فلانج/WN فلانج | PN2.5-PN100 | DN10-DN4000 |
| JIS B2220 | ویلڈنگ فلانج، لیپ جوائنٹ فلانج، تھریڈڈ فلانج | PN6-PN100 | DN10-DN1500 |
| BS4504 BS10 TableD/E | ویلڈنگ/WN flange/خالی Flange کے لیے پلیٹ فلانج | PN6-PN100 | DN10-DN1500 |
| سگ ماہی کی سطح | RF FF RTJ TF GF LF LM | ||
| Flange چہرہ ختم | اسٹاک فنش/سرپل سیرٹیڈ/سنٹرک سیرٹیڈ/ہموار فنش (Ra 3.2 اور 6.3 مائکرو میٹر) | ||
| 125-250 AARH (اسے ہموار ختم کہا جاتا ہے) | |||
| 250-500 AARH (اسے اسٹاک ختم کہا جاتا ہے) | |||
| کوٹنگ | غائب، پیلا پینٹ، زنگ مخالف تیل، جستی سازی وغیرہ | ||
| میٹریل اسٹینڈرڈ | کاربن سٹیل | ASTM A105 | |
| ASTM A266 | ASTM A266 GR.4 | ||
| ASTM A350 | ASTM A350 LF2/LF3 | ||
| ASTM A694 | ASTM A694 F42/F46/F52/F56/F65/F70 | ||
| کھوٹ سٹیل ۔ | ASTM A182 | ASTM A182 F5/F9/F11/F22/F91 | |
| سٹینلیس سٹیل | ASTM A182 | ASTM A182 F304/F304L | |
| ASTM A182 F316/F316L/F316Ti | |||
| ASTM A182 F316MoLN/F316LN | |||
| ASTM A182 F310/F317L/F347 | |||
| ASTM A182 F51/F53/F55/F44/F904L/F60/F62 | |||
| نکل مصر دات اسٹیل | ASTM B564 | Hastelloy C22/C276/C2000 | |
| Incoloy 600/625 Incoloy 800/800H/800HT | |||
| Incoloy 925/926 مصر دات 20/31 | |||
| Monel 400/Monel K-500 | |||
| ASTM B462 | Hasatelloy G30 Hastelloy C22/C276/C-2000 | ||
| Incoloy A286، مصر دات 20/31 | |||
| AL-6XN Hastelloy B2/B3 | |||
| CuNi | ASTM B151 | CuNi 70/30 90/10 | |
